深圳珈钠能源科技有限公司
CN
复合磷酸铁钠硫酸铁钠生物质硬碳ceshi1
复合磷酸铁钠

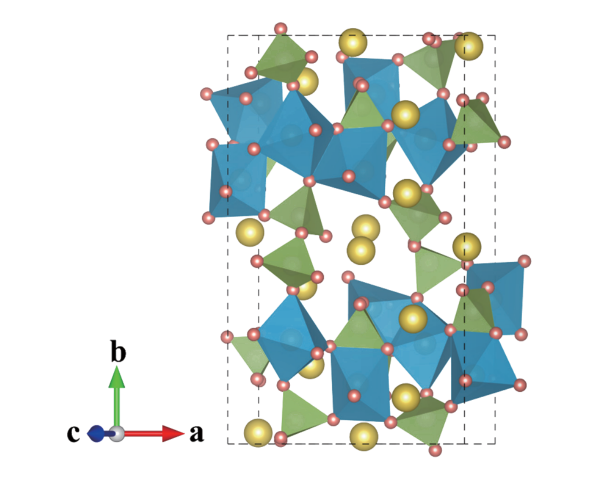

复合磷酸铁钠（焦磷酸磷酸铁钠, Na₄Fe₃ (PO₄)₂P₂O₇ , NFPP）:其结构中[Fe₃P₂O₁₃] 多面体沿a-c平面连接延展，并在b轴方向上通过[P₂O₇] 基团连接，各基团间以共点/边的形式相互连接形成稳定的三维框架结构，该结构中具有丰富的钠离子扩散通道，同时具有3.1V (V vs. Na/Na+) 的平均放电电位，以及129mAh g-1 的理论比容量。珈钠复合磷酸铁钠材料（NFPP）采用固液化学侵蚀工艺制备，根据不同需求，分为2种产品类型：基础型（JNFP-1）和高压实型（JNFP-H1）。
稳定性高
产品一致性好
倍率性能高
长循环稳定
基础型复合磷酸铁钠(JNFP-1)
硫酸铁钠
基础型生物质硬碳（JNHCB-1）
测试
物化参数-基础型复合磷酸铁钠(JNFP-1)
型号 JNFP-1
粒径 /um D10  ≤2.0 激光粒度仪
D50  ≤6.0
D99  ≤20.0
 比表面积 m2/g  ≤12.0 比表面仪
压实密度（3T） g/cm3 2.0±0.05 压实密度仪
充电比容量 (0.2C, mAh/g)  ≥110  CR2016扣式半电池测试新威电池测试仪
放电比容量 (0.2C, mAh/g)  ≥98
 2.8V以上容量占比 ≥94%
首周效率 % ≥88.0



扫描电镜/SEM
形貌：纳米级颗粒构成不规则的块状颗粒

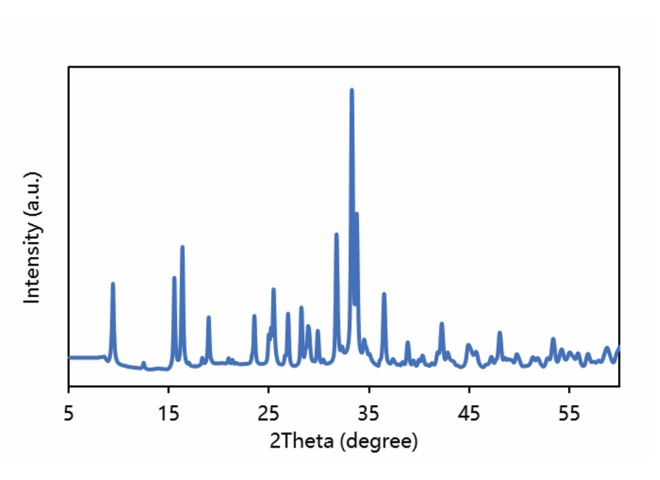

X射线衍射分析/XRD
物相：NFPP材料纯相结构衍射曲线

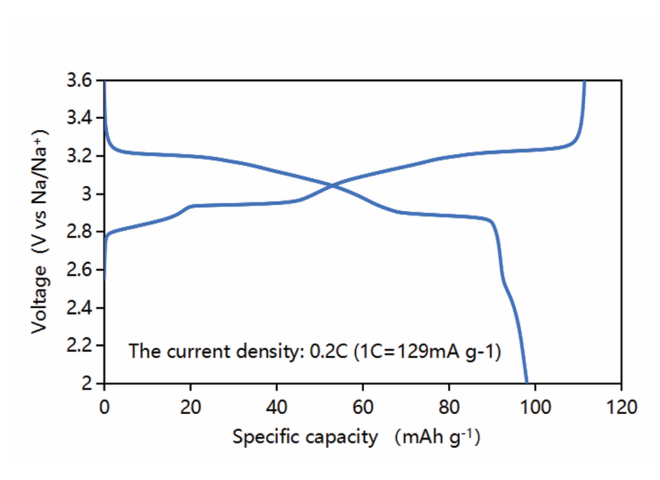

充放电曲线
0.2C倍率下的可逆容量为99mAh g-1,首周效率为89%, 放电平均电位为3.03V
X射线衍射分析/XRD

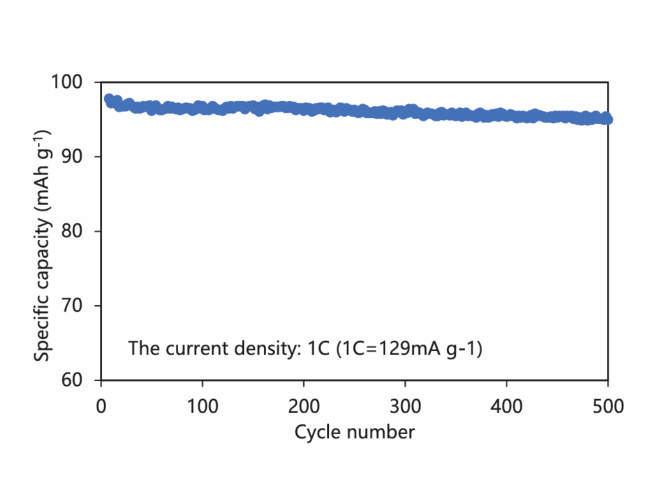

1.0C倍率下经过500周的循环容量保持率高达98.2%
物化参数-硫酸铁钠



型号 JNFS-1

粒径 /um

D10

 ≤2.0

激光粒度仪



D50

 ≤6.0

D99

 ≤20.0

比表面积 ㎡ /g

 ≤10.0 比表面仪

压实密度（3T） g/cm³

 1.95±0.05

压实密度仪

充电比容量 (0.2C, mAh/g)

 ≥90.0

CR2016 扣式半电池测试

新威电池测试仪

放电比容量 (0.2C, mAh/g)

 ≥86.0

首周效率 %

 ≥90.0

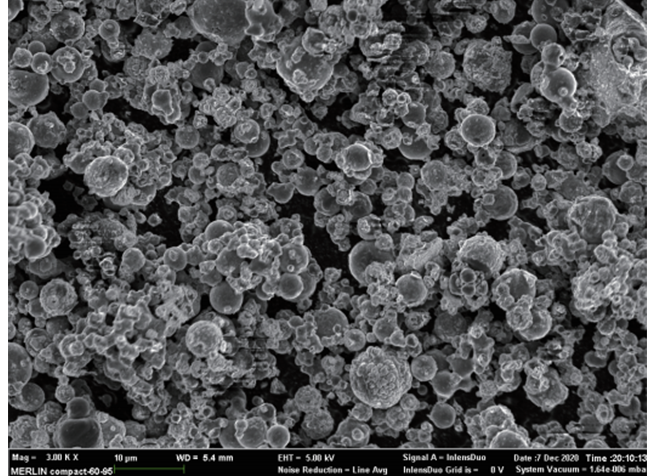

形貌
不规则的类球形颗粒构成

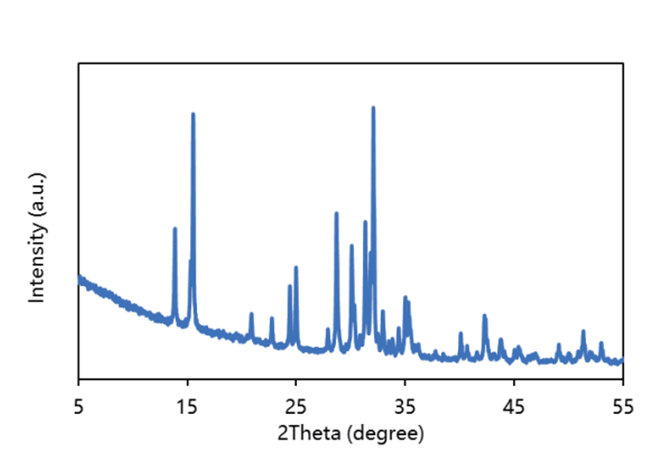

物相
NFSO 材料纯相结构衍射曲线

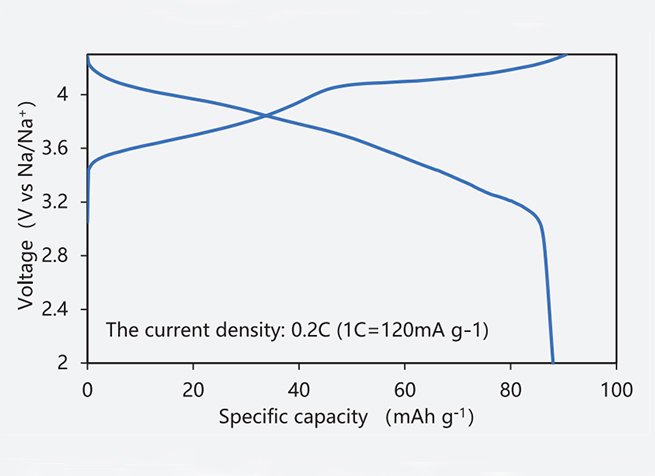

充放电曲线
0.2C 倍率下的可逆容量为 89mAh g-1，首周效率为 97.0%，放电平均电位为 3.7V

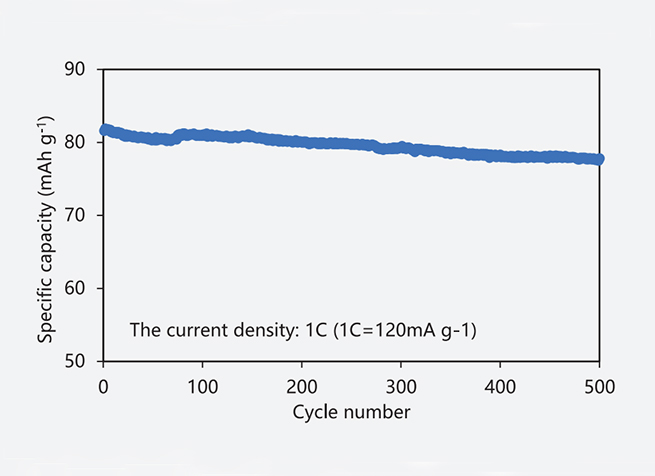

常温循环性能
1.0C 倍率下经过 500 周的循环容量保持率为 96.5%
物化参数-基础型生物质硬碳（JNHCB-1）
11 11 11
11 11 11
物化参数-测试
型号 JNFP-1
粒径 /um D10  ≤2.0 激光粒度仪
D50  ≤6.0
D99  ≤20.0
 比表面积 m2/g  ≤12.0 比表面仪
压实密度（3T） g/cm3 2.0±0.05 压实密度仪
充电比容量 (0.2C, mAh/g)  ≥110  CR2016扣式半电池测试新威电池测试仪
放电比容量 (0.2C, mAh/g)  ≥98
 2.8V以上容量占比 ≥94%
首周效率 % ≥88.0

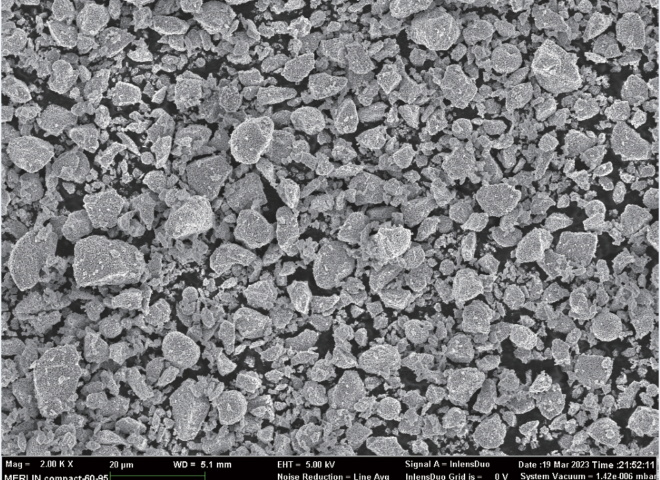

扫描电镜/SEM
形貌：纳米级颗粒构成不规则的块状颗粒
充放电曲线
0.2C倍率下的可逆容量为99mAh g-1,首周效率为89%, 放电平均电位为3.03V
X射线衍射分析/XRD
1.0C倍率下经过500周的循环容量保持率高达98.2%
复合磷酸铁钠//硬碳软包电池性能

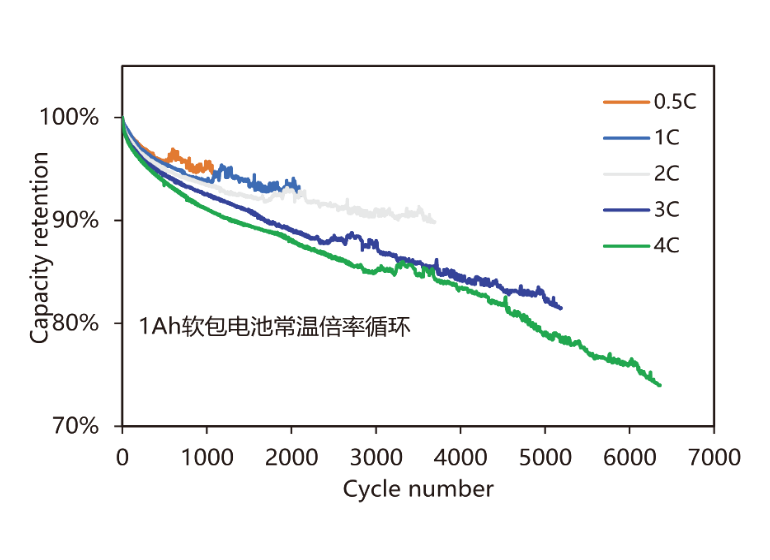

高倍率循环性能
高倍率循环性能
低温放电性能
低温放电性能

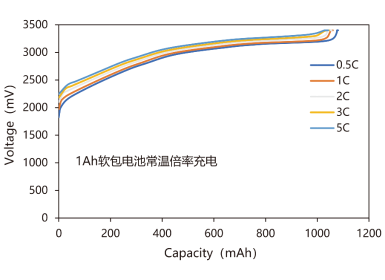

倍率充电性能
倍率充电性能
常温循环性能
常温循环性能

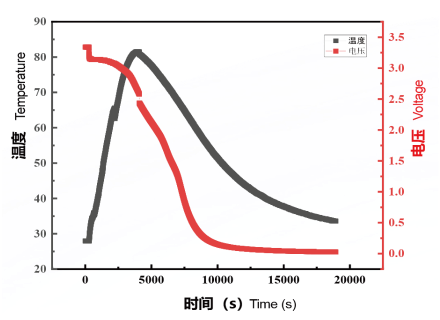

复合磷酸铁钠——硬碳大电池热失控分析

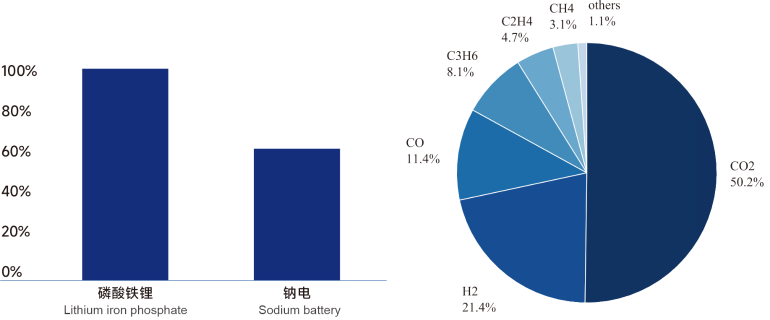

低于铁锂30%的温升和可燃气体
相同热失控测试条件下，最高温度较磷酸铁锂降低32%，热失控可燃性气体占比较磷酸铁锂降低35%，降低了热失控爆炸风险。
可完全通过最苛刻的针刺、过充、挤压和热冲击等滥用场景

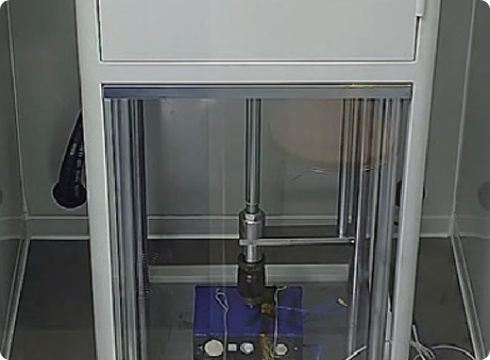

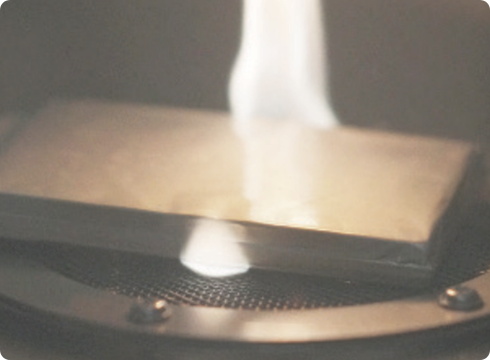

针刺
针刺
热冲击
应用场景
工程类车辆
家庭储能
Document
